Figur 7
vom Übungsblatt CAD Modul1<
Zeichenzeit ca. 5 Minuten.
In folgender Reihenfolge zu erstellen:
Ein Kreis wird mit Radius 40 gezeichnet
Der Kreis muss mit dem Befehl TEILEN geteilt werden.
Es sind 12 Teilungen auf dem Objekt vorzunehmen.
Es sind diverse Einstellungen für den Befehl TEILEN möglich.
In der Grundeinstellung wird nur ein Punkt gezeichnet den man nur selten sieht.
Stellen sie vor dem Teilen einen anderen Layer ein.

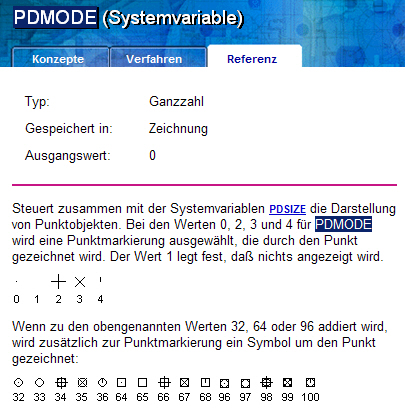

Stellen sie die Teilung mit dem Befehl PDMODE "3" auf ein Kreuz ein.
Mit den Befehle PDSIZE kann die Größe vom Teilobjekt verstellt werden.
Zeichne Sie dann zwei Hilfkreise mit einem Radius 16 und dem Zentrum vom der Teilung.
!!!!!!!!!!! Die Teilung ist als Objekt kein Schnittpunkt
sondern wird mit Punkt(PUN)gefangen.!!!!!!!!!!!!!
Der Schnittpunkt der beiden Hilfskreise ergibt mit einem Radius der
durch einen Teilungspunkt mit PUN gefangen wird, den ersten Bogen.
Nicht gebrauchte Layer ausblenden und den Kreis stutzen.
Mit Reihe den Bogen 12 mal kopieren. Der erste Kreis Durchmesser 80 kann gelöscht werden.
